注：上述为保护板具有的基本功能，其余功能或参数依据客户需要定制。


24串70A锂电池保护板实物图片及接线

24串70A锂电池保护板实物正面图(一)

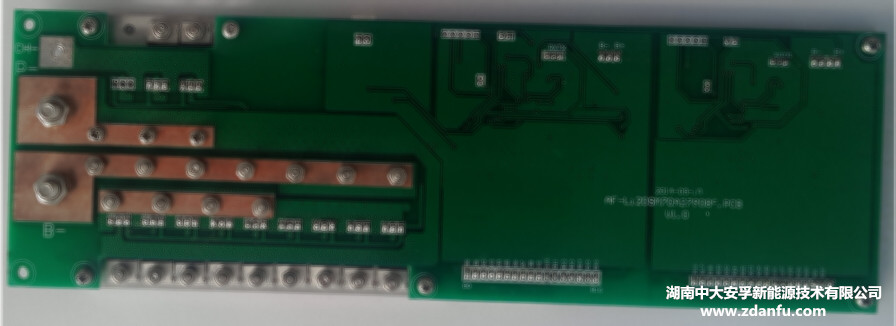

24串70A锂电池保护板实物背面图(二)

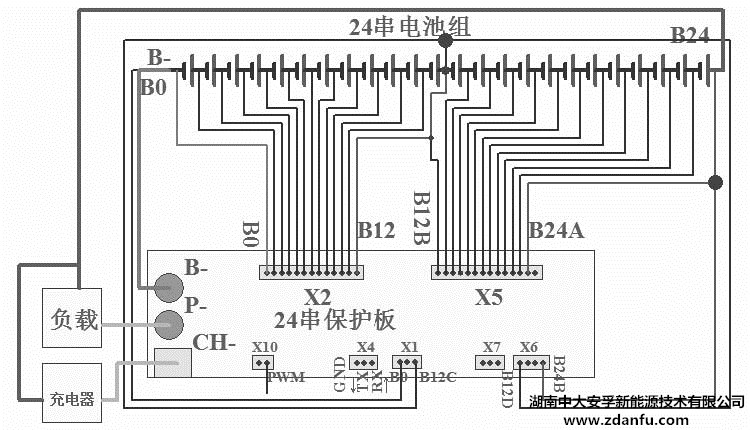

24串70A锂电池保护板接线图(三)



　　请按照上述示意图连线，注意正负，不得接错，否则，有可能烧坏保护板。接线时，请务必先将图(三)中所示的 B-(铜条)通过动力线与电池组负端连接，然后将 3 芯电源插座 X1 与电池组的 B12、B0(B-)连接，将 4 芯电源插座 X6 与电池组的 B24(B+)、B12 连接，再将电池组插座 X2 与电池组的 1~12 号电池对应连接，插座 X5 与电池组的 13~24 号电池对应连接，最后，将 P+(电池组的正端 B+)、P-(铜条)通过动力线连接到输出端，CH-与充电器的负端相连，将 X10 插座的 PWM 信号与对应端子连接，则可将对应 0~100%电量的 PWM 信号输出，PWM 的占空比 0~100%对应 0~100%电量，PWM 的频率是10KHZ。


　　插座 X4 是串口通讯插座，与电脑通过 TTL 串口转 USB 的通讯盒连接后，可在上位机显示电池单体电压、电量、电流、温度、充放电循环次数等变量。注意：保护板上串口是 TTL 电平输出，只能用 TTL电平的串口通讯盒，最好是带隔离的通讯盒。需要时，我公司可提供隔离的自制 TTL 电平的串口转 USB 通讯盒。


　　拆线时，步骤与上述相反，先断开 P+、P-与负载的连接，再断开X5、X2 插座，然后，断开 X6、X1 插座，最后断开 B-。


　　保护板与电池组按照上述要求连接好后，若连接无误，保护板应能正常工作。电量的计算在初始时是不准确的，应按照下面要求进行：保护板连接好后，能正常工作的情况下，先放电至过放保护，此时程序将电量清零;然后，对电池组进行充电，充电至满电(过充电)或接近满电(可能没有过充)，若充电至过充电，电量将自动置满度100%，若充电接近满度，但没有过充，则显示的是实际计算的容量百分数。


　　注意：本保护板散热片是带电的，安装后，散热片请不要接触到其他部件，否则，可能造成设备损坏或触电。另外，保护板安装后，保护板的底板应悬空，不能接触到其他部件，以免短路损坏电路板。




24串70A锂电池保护板操作注意事项


　　1、装配和使用中应防止静电

　　不要用手随意去接触保护板导电的部分;如必须直接接触时，应使人体良好接地或释放掉身体的静电;焊接使用的烙铁及装配使用的电动工具必须良好接地，没有漏电。


　　2、装配和使用中应避免保护板受力，以免损坏电子元器件导致电路板失效。


　　3、焊接

　　烙铁头温度小于 280 度;焊接同一器件的时间不超过 10S;不要使用酸性助焊剂。


　　4、储存

　　若长期带电池组储存，由于保护板的静态电流和电池自放电，需要定期对电池组充电;储存时注意防水防潮。


　　5、运输

　　运输过程中应注意防水、防潮、避免挤压、碰撞等，以免损坏保护板。


　　6、维护

　　保护板故障时应请专业人员检测、维护。
