4串25A磷酸铁锂电池保护板规格书

型号:AF-Lp4SN25A142090

  4串25A磷酸铁锂电池保护板规格书描述了由湖南中大安孚新能源科技有限公司生产的4串磷酸铁锂电池保护板的应用范围、电性能参数、尺寸规格等项目的相关内容,可作为保护板测试及应用的依据。


  4串25A磷酸铁锂电池保护板尺寸规格为142x90x30(单位:mm)


  4串25A磷酸铁锂电池保护板型号:AF-Lp4SN25A142090

  4串25A磷酸铁锂电池保护板适用于4串磷酸铁锂电池组,具备基本的过充电、过放电、过流、短路、过温等保护功能。4串25A磷酸铁锂电池保护板结构紧凑,性能稳定。

序号 项目 详细内容 标准

1

过充保护
过充电检测电压 3.90±0.025V
过充电检测延迟时间 1.2S
过充电解除电压 3.80±0.025V

2

过放保护
过放电检测电压 2.0±0.05V
过放电检测延迟时间 144mS
过放电解除电压 2.3±0.10V

3

过流保护


过电流保护电流 73A±5A
检测延迟时间 9mS
保护解除条件 断开负载

4

短路保护
保护条件 外部电路短路
检测延迟时间 320uS
保护解除条件 断开负载
5 温度保护 温度保护条件 70℃±5℃
温度保护解除条件 65℃±5℃
6 持续电流 放电 25A
充电 25A
7 均衡 均衡起始电压 3.60V±0.025V
均衡电流 50mA
8 充放电同口 同口
9 内阻 主回路导通电阻 ≤3mΩ
10 功耗 电路工作时消耗电流 ≤50uA

  注:上述为保护板具有的基本功能,其余功能或参数依据客户需要定制。



  保护板实物图片及接线示意图

  4串25A磷酸铁锂电池保护板实物图

  4串25A磷酸铁锂电池保护板实物图(一)

PS:出于产权保护的目的,保护板实物图片已做模糊处理,详情请致电400-829-7718

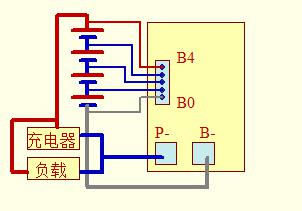

  4串25A磷酸铁锂电池保护板接线图
 4串25A磷酸铁锂电池保护板接线图(二)


  请按照上述示意图连线,注意正负,不得接错,否则,有可能烧坏保护板。



4串25A磷酸铁锂电池保护板操作注意事项


  1、装配和使用中应防止静电

  不要用手随意去接触保护板导电的部分;如必须直接接触时,应使人体良好接地或释放掉身体的静电;焊接使用的烙铁及装配使用的电动工具必须良好接地,没有漏电。


  2、装配和使用中应避免保护板受力,以免损坏电子元器件导致电路板失效。


  3、焊接

  烙铁头温度小于280度;焊接同一器件的时间不超过10S;不要使用酸性助焊剂。


  4、储存

  若长期带电池组储存,由于保护板的静态电流和电池自放电,需要定期对电池组充电;储存时注意防水防潮。


  5、运输

  运输过程中应注意防水、防潮、避免挤压、碰撞等,以免损坏保护板。


  6、维护

  保护板故障时应请专业人员检测、维护。
