16串磷酸铁锂电池保护板规格书160x80

型号:AF-Li16SN50A160080

  16串磷酸铁锂电池保护板160x80规格书描述了由湖南中大安孚新能源技术有限公司生产的16串磷酸铁锂电池保护板的应用范围、电性能参数、尺寸规格等项目的相关内容,可作为保护板测试及应用的依据。



  16串磷酸铁锂电池保护板160x80属于动力电池保护板,适用于16串磷酸铁锂锂电池组,具备基本的过充电、过放电、过流、短路、过温等保护功能。本保护板结构紧凑,性能稳定。


  16串磷酸铁锂电池保护板尺寸:160x80x15(单位:mm)


  16串磷酸铁锂电池保护板型号:AF-Li16SN50A160080

序号 项目 详细内容 标准

1

过充保护
过充电检测电压 3.8±0.025V
过充电检测延迟时间 1S
过充电解除电压 3.60±0.025V

2

过放保护
过放电检测电压 2.3±0.05V
过放电检测延迟时间 125mS
过放电解除电压 2.8±0.10V

3

过流保护


过电流保护电流 80A±5A
检测延迟时间 12mS
保护解除条件 断开负载

4

短路保护
保护条件 外部电路短路
检测延迟时间 400uS
保护解除条件 断开负载
5 温度保护 温度保护条件 65℃±5℃
温度保护解除条件 55℃±5℃
6 持续电流 放电 50A
充电 50A
7 均衡 均衡起始电压 3.6V±0.05V
均衡电流 50mA
8 充放电同口 同口
9 内阻 主回路导通电阻 ≤5mΩ
10 功耗 电路工作时消耗电流 ≤50uA

  注:上述为保护板具有的基本功能,其余功能或参数依据客户需要定制。




16串磷酸铁锂电池保护板实物图片及接线示意图



16串磷酸铁锂电池保护板实物图



16串磷酸铁锂电池保护板实物图(一)

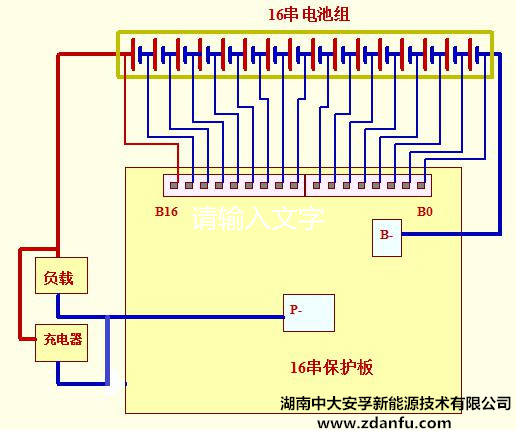

16串磷酸铁锂电池保护板接线图



16串磷酸铁锂电池保护板接线图(二)

  请按照上述示意图连线,注意正负,不得接错,否则,有可能烧坏保护板。






16串磷酸铁锂电池保护板操作注意事项



  1、装配和使用中应防止静电

  不要用手随意去接触保护板导电的部分;如必须直接接触时,应使人体良好接地或释放掉身体的静电;焊接使用的烙铁及装配使用的电动工具必须良好接地,没有漏电。


  2、装配和使用中应避免保护板受力,以免损坏电子元器件导致电路板失效。


  3、焊接

  烙铁头温度小于280度;焊接同一器件的时间不超过10S;不要使用酸性助焊剂。


  4、储存

  若长期带电池组储存,由于保护板的静态电流和电池自放电,需要定期对电池组充电;储存时注意防水防潮。


  5、运输

  运输过程中应注意防水、防潮、避免挤压、碰撞等,以免损坏保护板


  6、维护

  保护板故障时应请专业人员检测、维护。
