注：上述为保护板具有的基本功能，其余功能或参数依据客户需要定制。





16串30A磷酸铁锂电池BMS（分口）接线图及简介

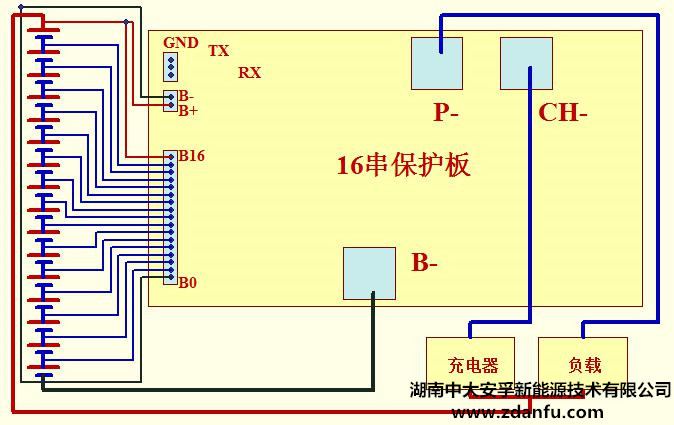

16串30A磷酸铁锂电池BMS（分口）原理接线示意图(一)

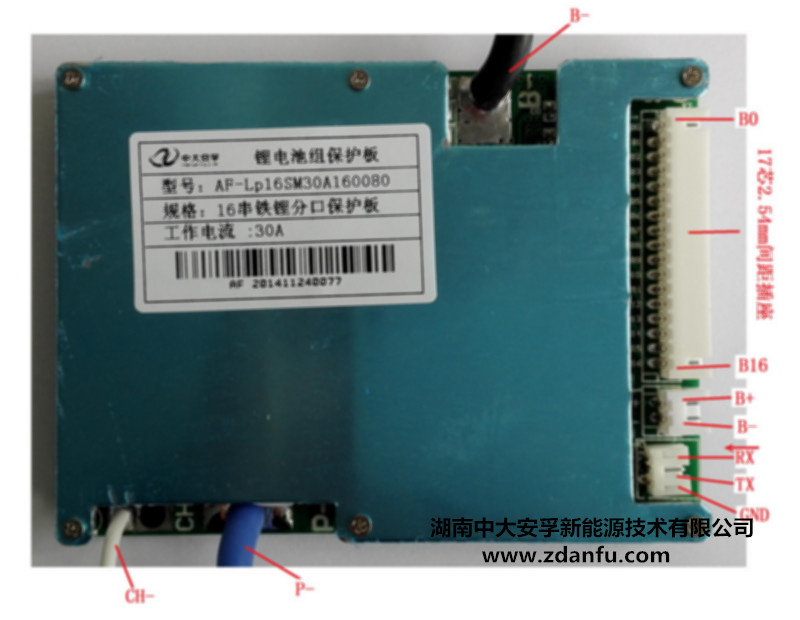

16串30A磷酸铁锂电池BMS（分口）正面实物图(二)


　　请按照上述示意图连线，注意正负，不得接错，否则，有可能烧坏保护板。先连接保护板的B-与电池组的负端，然后，将图一中所示的2芯电源插座的B+、B-与电池组的正端、负端分别连接，然后，将17芯插座与电池组的单体对应连接无误后，连接到保护板，所有连线接好后， 电路应能正常工作。断开连线的顺序与接线顺序相反。最后，将P+(B+)、P-与负载连接好，B+、CH-与充电器连接。


　　特别说明：因BMS采用智能芯片，接线时，按原理接线示意图顺序依次接好B-，先插入两芯电源插座，给芯片供电，然后再插入17芯插座等。在这个过程中，插入2芯电源插座后，芯片有了电源开始检查电池电压，此时应在短时内插入17芯插座，否则智能芯片未检测到正常的电池电压，系统会进入掉电保护状态。若系统进入保护状态，此时保护板B+与P-之间无正常输出，而电池是正常的，那么应采取两种做法，使得系统恢复正常输出：一种是将17芯插座、2芯电源插座依次拔出，稍等几秒，再插入2芯插座，接着插入17芯插座，系统应能恢复正常;另一种做法是插入充电器充一下电，可以将掉电保护的系统激活，系统恢复正常输出。


16串30A磷酸铁锂电池BMS（分口）操作注意事项


　　1、装配和使用中应防止静电

　　不要用手随意去接触保护板导电的部分;如必须直接接触时，应使人体良好接地或释放掉身体的静电;焊接使用的烙铁及装配使用的电动工具必须良好接地，没有漏电。


　　2、装配和使用中应避免保护板受力，以免损坏电子元器件导致电路板失效。


　　3、焊接

　　烙铁头温度小于280度;焊接同一器件的时间不超过10S;不要使用酸性助焊剂。


　　4、储存

　　若长期带电池组储存，由于保护板的静态电流和电池自放电，需要定期对电池组充电;储存时注意防水防潮。


　　5、运输

　　运输过程中应注意防水、防潮、避免挤压、碰撞等，以免损坏保护板。


　　6、维护

　　保护板故障时应请专业人员检测、维护。
