8串80A磷酸铁锂电池保护板保护板实物图片及接线示意图

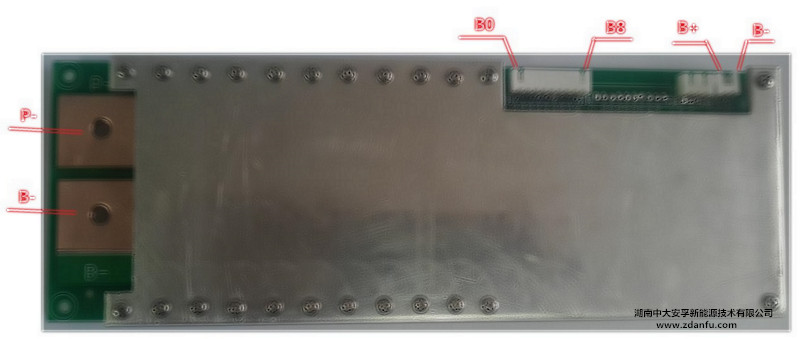

8串80A磷酸铁锂电池保护板实物正面图(一)


PS：出于产权保护的目的，保护板实物图片已做模糊处理，详情请致电400-829-7718

8串80A磷酸铁锂电池保护板实物背面图(二)

PS:为避免同行抄袭，保护板实物图片已做模糊处理，详情请致电400-829-7718

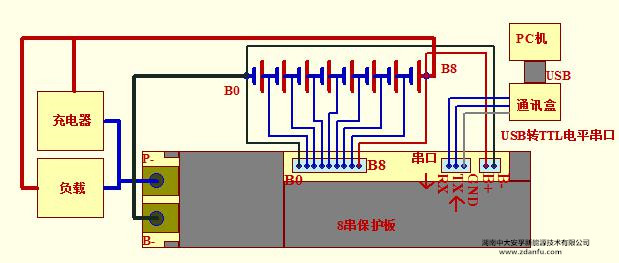

8串80A磷酸铁锂电池保护板接线图(三)


　　请按照上述示意图连线，注意正负，不得接错，否则，有可能烧坏保护板。接线时，请务必先将图(三)中所示的B-(铜条)通过动力线与电池组负端连接，然后将2芯电源插座与电池组的B8(B+)、B0(B-)连接，再将9芯电池组插座与电池组的8个电池对应连接(这个9芯插座应在2芯电源插座连接后接着插入，不要停留，不然，CPU检测到没有电池接入，就会进入掉电保护，此时，需要重新拔掉9芯座，再拔掉2芯座，稍等一会后，重新插入2芯插座，再插入9芯座)。最后，将P+(电池组的正端B+)、P-(铜条)通过动力线连接到输出端。拆线时，步骤与上述相反，先断开P+、P-与负载的连接，再断开9芯插座，然后，断开2芯插座，最后断开B-。


　　另外，动力输出端B-、P-是针对大电流的(可承受80A以上的持续电流)，请配备M6的螺钉与外部连线相连。


　　另外，3芯的串口插座是用于保护板与上位机通讯的，采用TTL电平，最好是采用隔离的USB转TTL电平串口通讯盒(我公司生产这种隔离的通讯盒，不隔离的通讯盒连接正在充电状态的电池组与电脑时，有时会损坏电路板)。在通讯连接好的情况下，在电脑上运行我公司提供的上位机软件，可以观察和设置保护板的各种参数。




8串80A磷酸铁锂电池保护板操作注意事项


　　1、装配和使用中应防止静电

　　不要用手随意去接触保护板导电的部分;如必须直接接触时，应使人体良好接地或释放掉身体的静电;焊接使用的烙铁及装配使用的电动工具必须良好接地，没有漏电。


　　2、装配和使用中应避免保护板受力，以免损坏电子元器件导致电路板失效。


　　3、焊接

　　烙铁头温度小于280度;焊接同一器件的时间不超过10S;不要使用酸性助焊剂。


　　4、储存

　　若长期带电池组储存，由于保护板的静态电流和电池自放电，需要定期对电池组充电;储存时注意防水防潮。


　　5、运输

　　运输过程中应注意防水、防潮、避免挤压、碰撞等，以免损坏保护板。


　　6、维护

　　保护板故障时应请专业人员检测、维护。
