注：上述为保护板具有的基本功能，其余功能或参数依据客户需要定制。




16串120A锂电池保护板实物图片及接线

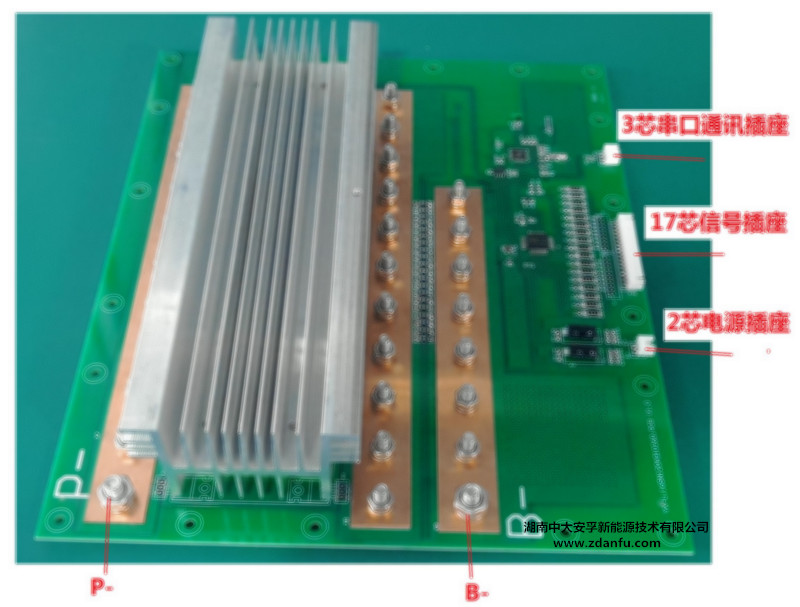

16串120A锂电池保护板实物图(一)

16串120A锂电池保护板实物图(二)

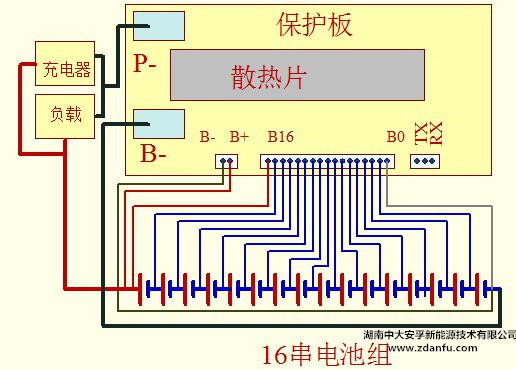

16串120A锂电池保护板接线图(三)


　　请按照上述示意图连线，注意正负，不得接错，否则，有可能烧坏保护板。接线时，请务必先将图(三)中所示的B-(铜条)通过动力线与电池组负端连接，然后将2芯电源插座与电池组的B16(B+)、B0(B-)连接，再将17芯电池组插座与电池组的16个电池对应连接，最后，将P+(电池组的正端B+)、P-(铜条)通过动力线连接到输出端。拆线时，步骤与上述相反，先断开P+、P-与负载的连接，再断开17芯插座，然后，断开2芯插座，最后断开B-。

　　注意：本保护板散热片是带电的，安装后，散热片请不要接触到其他部件，否则，可能造成设备损坏或触电。另外，保护板安装后，保护板的底板应悬空，不能接触到其他部件，以免短路损坏电路板。

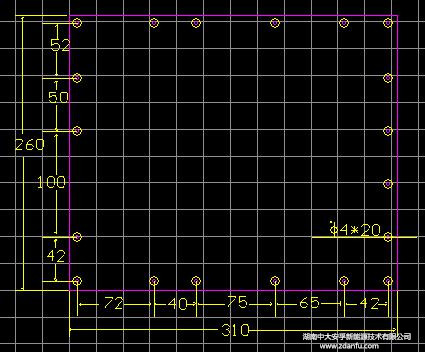

16串120A锂电池保护板尺寸规格(单位：mm)

16串120A锂电池保护板尺寸为：310 (L)x260(W)x85(H)




16串120A锂电池保护板操作注意事项


　　1、装配和使用中应防止静电

　　不要用手随意去接触保护板导电的部分;如必须直接接触时，应使人体良好接地或释放掉身体的静电;焊接使用的烙铁及装配使用的电动工具必须良好接地，没有漏电。


　　2、装配和使用中应避免保护板受力，以免损坏电子元器件导致电路板失效。


　　3、焊接

　　烙铁头温度小于280度;焊接同一器件的时间不超过10S;不要使用酸性助焊剂。


　　4、储存

　　若长期带电池组储存，由于保护板的静态电流和电池自放电，需要定期对电池组充电;储存时注意防水防潮。


　　5、运输

　　运输过程中应注意防水、防潮、避免挤压、碰撞等，以免损坏保护板。


　　6、维护

　　保护板故障时应请专业人员检测、维护。
