20串70A锂电池保护板适用于20串锂磷酸铁锂电池组,具备基本的过充电、过放电、均衡、过流、短路、过温等保护功能,还具备PWM信号输出功能,用于表示电量,占空比0~100%对应0~100%电量。
20串70A锂电池保护板适用于20串锂磷酸铁锂电池组,具备基本的过充电、过放电、均衡、过流、短路、过温等保护功能,还具备PWM信号输出功能,用于表示电量,占空比0~100%对应0~100%电量。
20串70A锂电池保护板属于中等功率电池保护板,可通过上位机设定参数,适应性强,结构紧凑,性能稳定。
20串70A锂电池保护板尺寸:278 (L)x89(W)x20(H)(单位:mm)
20串70A锂电池保护板型号:AF-Lp20SN70A278089
序号 | 项目 | 详细内容 | 标准 |
1 |
过充保护 |
过充电检测电压 | 3.650±0.025V |
过充电检测延迟时间 | 1S | ||
过充电解除电压 | 3.400±0.025V | ||
2 |
过放保护 |
过放电检测电压 | 2.625±0.05V |
过放电检测延迟时间 | 1S | ||
过放电解除电压 | 2.90±0.05V | ||
3 |
过流保护 |
||
放电过流保护电流1 | 120A±1A | ||
检测延迟时间 | 2000mS | ||
放电过流保护电流2 | 200A±1A | ||
检测延迟时间 | 200mS | ||
保护解除条件 | 断开负载 | ||
充电过流保护电流 | 15A±1A | ||
检测延迟时间 | 1000mS | ||
4 |
短路保护 |
保护条件 | 外部电路短路 |
检测延迟时间 | 300uS | ||
保护解除条件 | 断开负载 | ||
5 | 温度保护 | 充电过温保护 | 65℃±3℃ |
充电过温保护恢复 | 60℃±3℃ | ||
充电欠温保护 | -12℃±3℃ | ||
充电欠温保护恢复 | -10℃±3℃ | ||
放电过温保护 | 65℃±3℃ | ||
放电过温保护恢复 | 60℃±3℃ | ||
放电欠温保护 | -12℃±3℃ | ||
放电欠温保护恢复 | -10℃±3℃ | ||
6 | 持续电流 | 放电 | 70A |
充电 | 10A | ||
7 | 充放电是否同口 | 分口 | |
8 | 均衡(充电模式) | 均衡起始电压 | 3000mV |
均衡启动压差 | 20mV | ||
9 | 内阻 | 主回路导通电阻 | ≤3mΩ |
10 | PWM频率 | 10KHz | 占空比0~100%对应电量0~100% |
11 | 功耗 | 电路工作时消耗电流 | ≤300uA |
注:上述为保护板具有的基本功能,其余功能或参数依据客户需要定制。
20串70A锂电池保护板实物图片及接线
20串70A锂电池保护板实物正面图(一)

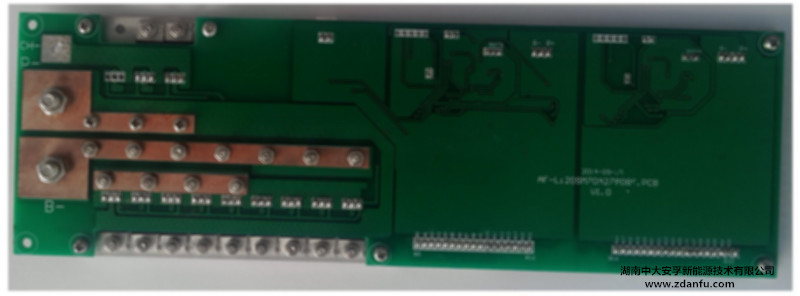

20串70A锂电池保护板实物背面图(二)

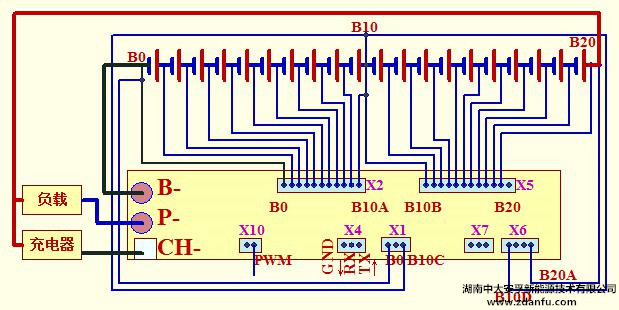

20串70A锂电池保护板接线图(三)
请按照上述示意图连线,注意正负,不得接错,否则,有可能烧坏保护板。接线时,请务必先将图(三)中所示的B-(铜条)通过动力线与电池组负端连接,然后将3芯电源插座X1与电池组的B10、B0(B-)连接,将4芯电源插座X6与电池组的B20(B+)、B10连接,再将电池组插座X2与电池组的1~10号电池对应连接,插座X5与电池组的11~20号电池对应连接,最后,将P+(电池组的正端B+)、P-(铜条)通过动力线连接到输出端,CH-与充电器的负端相连,将X10插座的PWM信号与对应端子连接,则可将对应0~100%电量的PWM信号输出,PWM的占空比0~100%对应0~100%电量,PWM的频率是10KHZ。
插座X4是串口通讯插座,与电脑通过TTL串口转USB的通讯盒连接后,可在上位机显示电池单体电压、电量、电流、温度、充放电循环次数等变量。注意:保护板上串口是TTL电平输出,只能用TTL电平的串口通讯盒,最好是带隔离的通讯盒。需要时,我公司可提供隔离的自制TTL电平的串口转USB通讯盒。
拆线时,步骤与上述相反,先断开P+、P-与负载的连接,再断开X5、X2插座,然后,断开X6、X1插座,最后断开B-。
保护板与电池组按照上述要求连接好后,若连接无误,保护板应能正常工作。电量的计算在初始时是不准确的,应按照下面要求进行:保护板连接好后,能正常工作的情况下,先放电至过放保护,此时程序将电量清零;然后,对电池组进行充电,充电至满电(过充电)或接近满电(可能没有过充),若充电至过充电,电量将自动置满度100%,若充电接近满度,但没有过充,则显示的是实际计算的容量百分数。
注意:本保护板散热片是带电的,安装后,散热片请不要接触到其他部件,否则,可能造成设备损坏或触电。另外,保护板安装后,保护板的底板应悬空,不能接触到其他部件,以免短路损坏电路板。
20串70A锂电池保护板操作注意事项
1、装配和使用中应防止静电
不要用手随意去接触保护板导电的部分;如必须直接接触时,应使人体良好接地或释放掉身体的静电;焊接使用的烙铁及装配使用的电动工具必须良好接地,没有漏电。
2、装配和使用中应避免保护板受力,以免损坏电子元器件导致电路板失效。
3、焊接
烙铁头温度小于280度;焊接同一器件的时间不超过10S;不要使用酸性助焊剂。
4、储存
若长期带电池组储存,由于保护板的静态电流和电池自放电,需要定期对电池组充电;储存时注意防水防潮。
5、运输
运输过程中应注意防水、防潮、避免挤压、碰撞等,以免损坏保护板。
6、维护
保护板故障时应请专业人员检测、维护。
