24串30A磷酸铁锂电池保护板250x70实物图片及接线示意图

24串30A磷酸铁锂电池保护板250x70实物图(一)

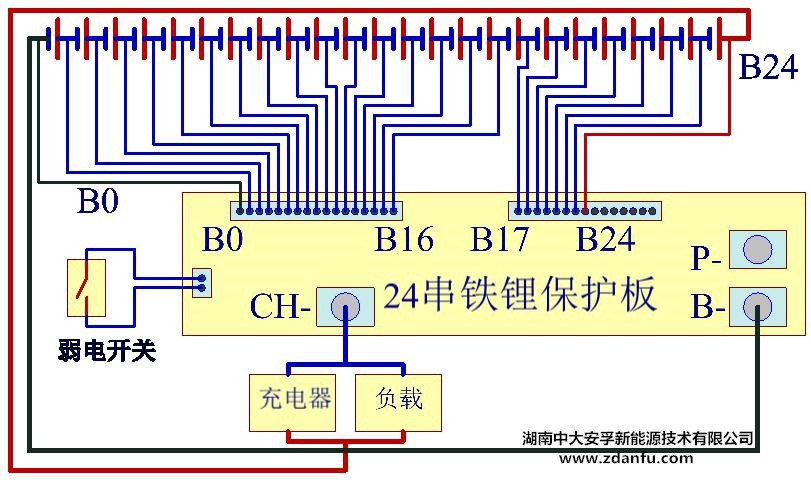

24串30A磷酸铁锂电池保护板250x70接线图(二)


　　请按照上述示意图连线，注意正负，不得接错，否则，有可能烧坏保护板。一般来说，先将17芯排插、8芯排插与电池组按照接线图一一对应连接;将保护板B-通过动力线与电池组的负端连接，然后，将17芯排插、8芯排插对应插入保护板的插座，插入弱电开关，并接通弱电开关，接上负载或充电器，在电池组正常的情况下，保护板应能正常工作。上述接线图是充放电同口的接线图，充电器及负载的负端都连接到CH-，正端都连接到电池组的B+(P+);若是充放电分口，则负载的负端接P-，充电器的负端接CH-。弱电开关在开关处于断开状态时，充电及放电同时都处于关闭状态;在开关处于闭合状态时，若在没有过充电及过放电时，充电及放电都处于开通状态，若有过充电，则充电处于关闭，若有过放电，则放电处于关闭。因此，在充电或放电时，开关必须处于接通状态;在开关处于断开状态时，是不能充电的，也不能放电。

24串30A磷酸铁锂电池保护板尺寸规格(单位：mm)


　　保护板尺寸为：250x70x20


　　安装尺寸见下图，为240x61mm

24串30A磷酸铁锂电池保护板250x70安装尺寸图(三)




24串30A磷酸铁锂电池保护板250x70操作注意事项


　　1、装配和使用中应防止静电

　　不要用手随意去接触保护板导电的部分;如必须直接接触时，应使人体良好接地或释放掉身体的静电;焊接使用的烙铁及装配使用的电动工具必须良好接地，没有漏电。


　　2、装配和使用中应避免保护板受力，以免损坏电子元器件导致电路板失效。


　　3、焊接

　　烙铁头温度小于280度;焊接同一器件的时间不超过10S;不要使用酸性助焊剂。


　　4、储存

　　若长期带电池组储存，由于保护板的静态电流和电池自放电，需要定期对电池组充电;储存时注意防水防潮。


　　5、运输

　　运输过程中应注意防水、防潮、避免挤压、碰撞等，以免损坏保护板。


　　6、维护

　　保护板故障时应请专业人员检测、维护。
