注：上述为保护板具有的基本功能，其余功能或参数依据客户需要定制。




20串150A锂电池保护板实物图片及接线

20串150A锂电池保护板实物图(一)

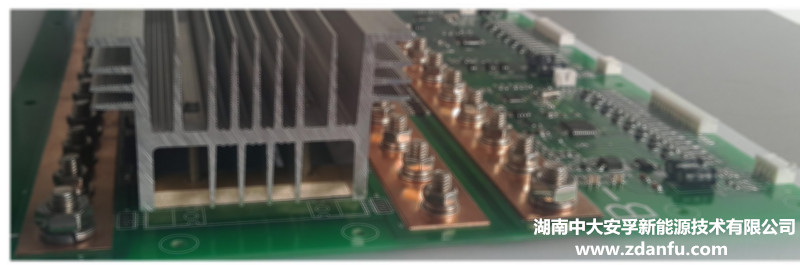

20串150A锂电池保护板局部图(二)

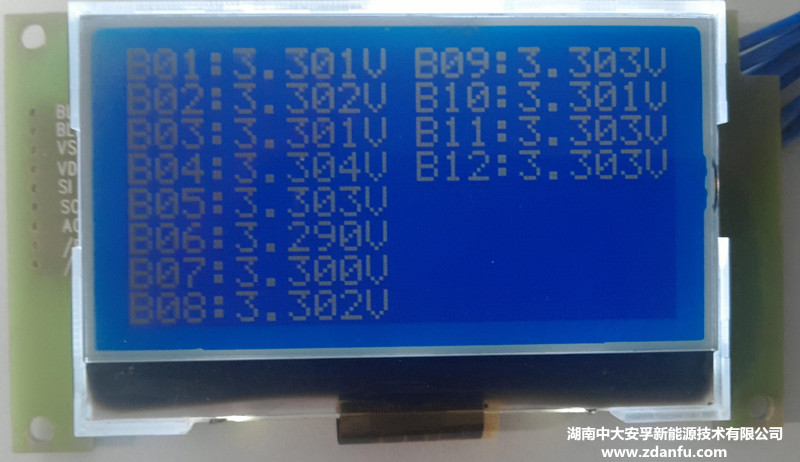

20串150A锂电池保护板液晶显示图(三)

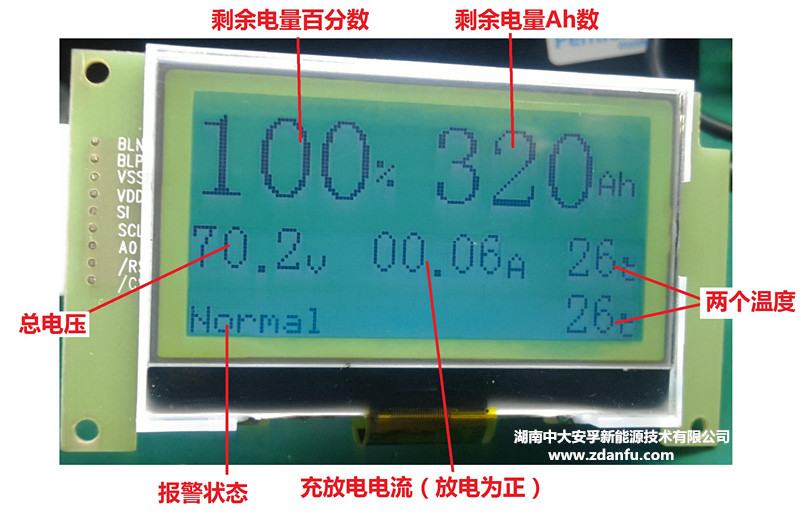

20串150A锂电池保护板液晶显示图(四)

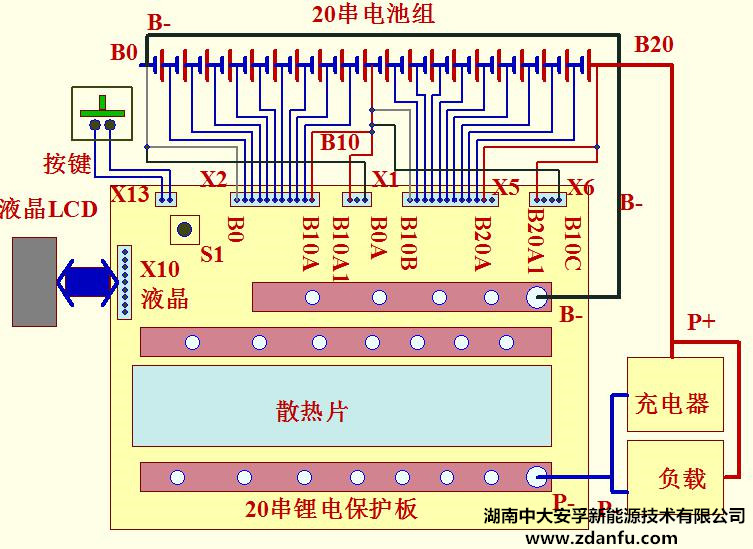

20串150A锂电池保护板接线图(五)


　　请按照上述示意图连线，注意正负，不得接错，否则，有可能烧坏保护板。接线时，请务必先将图(五)中所示的B-(铜条)通过动力线与电池组负端连接，然后将3芯电源插座X1与电池组的B10、B0(B-)连接，将4芯电源插座X6与电池组的B20(B+)、B10连接，再将电池组插座X2与电池组的1~10号电池对应连接，插座X5与电池组的11~20号电池对应连接，最后，将P+(电池组的正端B+)、P-(铜条)通过动力线连接到输出端。拆线时，步骤与上述相反，先断开P+、P-与负载的连接，再断开X5、X2插座，然后，断开X6、X1插座，最后断开B-。将LCD液晶屏与保护板X10插座连接，按压保护板上按键S1(或外部按键)，几秒后松开，屏幕将点亮，再按压按键可翻页浏览，不按键后，约60秒左右，屏幕自动关闭。屏幕关闭后，若再次按键，又将点亮LCD，LCD目前显示的内容主要是每个单体的电压及总电压，2路温度，电量百分数，剩余电量Ah数，充放电电流，充电为负，放电为正，最低、最高单体电压，报警等。其中，报警状态如图(三)所示，在左下角闪烁显示。状态若正常，显示“Normal”，欠压则显示“UnderVolt”，过压显示“OverVolt”，过温显示“OverTemperature”，欠温显示“UnderTemperature”，放电过流显示“OverDischangeCurr”，充电过流显示“OverChargeCurr”。


　　另外，用配置的USB转串口线(TTL电平，最好是隔离的，非隔离的在充电时，最好不要与电脑连接，以免损坏电路板)连接电脑与保护板的X4插座，在电脑上打开配置的电池组监控软件“动力电池上位机监测软件.exe”，见下图(六)，点击界面上“打开端口”，出现图(七)界面，在界面中选择正确的通讯口，点击“OK”，即可在上位机观察到各种参数。

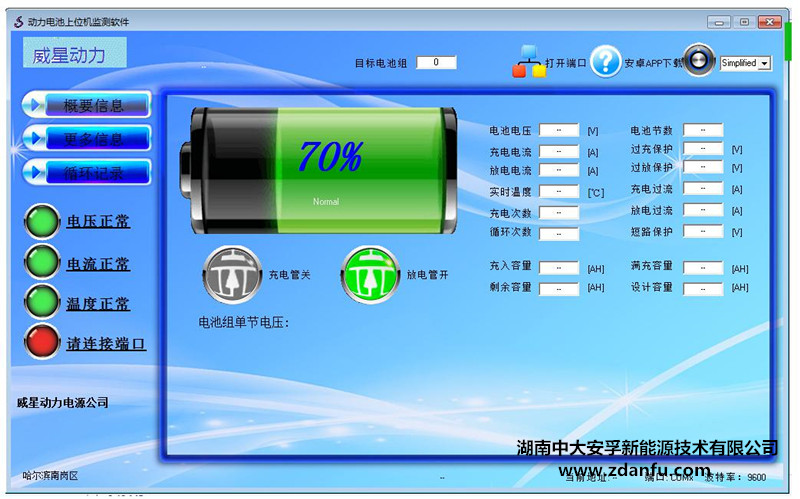

20串150A锂电池保护板软件运行界面图(六)

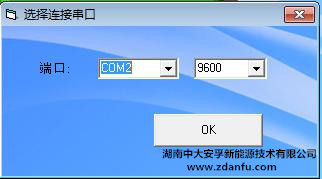

20串150A锂电池保护板串口选择界面图(七)


　　注意：本保护板散热片是带电的，安装后，散热片请不要接触到其他部件，否则，可能造成设备损坏或触电。另外，保护板安装后，保护板的底板应悬空，不能接触到其他部件，以免短路损坏电路板。

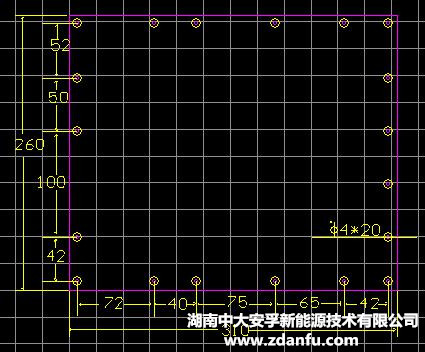

20串150A锂电池保护板尺寸规格(单位：mm)

保护板尺寸为：310 (L)x260(W)x85(H)




20串150A锂电池保护板操作注意事项


　　1、装配和使用中应防止静电

　　不要用手随意去接触保护板导电的部分;如必须直接接触时，应使人体良好接地或释放掉身体的静电;焊接使用的烙铁及装配使用的电动工具必须良好接地，没有漏电。


　　2、装配和使用中应避免保护板受力，以免损坏电子元器件导致电路板失效。


　　3、焊接

　　烙铁头温度小于280度;焊接同一器件的时间不超过10S;不要使用酸性助焊剂。


　　4、储存

　　若长期带电池组储存，由于保护板的静态电流和电池自放电，需要定期对电池组充电;储存时注意防水防潮。


　　5、运输

　　运输过程中应注意防水、防潮、避免挤压、碰撞等，以免损坏保护板。


　　6、维护

　　保护板故障时应请专业人员检测、维护。
