4串150A磷酸铁锂保护板(155x115)规格书

型号:AF-Lp4SM150A155115

  4串150A磷酸铁锂保护板(155x115)规格书描述了由湖南中大安孚新能源技术有限公司生产的4串磷酸铁锂150A保护板的电性能参数、基本功能、尺寸规格、操作方法等项目的相关内容,可作为保护板测试及应用的依据。



  4串150A磷酸铁锂保护板(155x115)可专用于4串磷酸铁锂电池,属于动力电池保护板,具备过充、过放、过流、短路等保护功能,可短时输出数百安培的启动电流,持续150A工作电流,提供电量、循环次数等的计算功能,配备SMBUS通讯,通过SMBUS转USB通讯装置,可与上位机的专用软件通讯,在上位机观察到各种参数,并可依需要更改BMS的相关保护参数。


  4串150A磷酸铁锂保护板(155x115)尺寸:155(L)x115(W)x30(H) (单位:mm)


  4串150A磷酸铁锂保护板(155x115)型号:AF-Lp4SM150A155115

序号 项目 详细内容 标准

1

过充保护
过充电检测电压 3.65±0.03V
过充电检测延迟时间 1S
过充电解除电压 3.40±0.03V

2

过放保护
过放电检测电压 2.5±0.05V
过放电检测延迟时间 1S
过放电解除 2.9±0.05V


3

过流保护

放电过流保护电流1 300A±1A
放电过流检测延迟时间1 300mS
放电过流保护电流2 350A±1A
放电过流检测延迟时间2 100mS
保护解除条件 断开负载
充电过流保护电流 100A±1A
充电过流检测延迟时间 300mS

4

短路保护
保护条件 外部电路短路
检测延迟时间 ≤244uS
短路电流 1250A
保护解除条件 断开负载
5 均衡开启电压 3.45V±0.05V 充电状态下均衡功能开启
6 均衡压差 40mV
7 均衡电流 350mA
8 持续通过电流 150A
9 内阻 主回路导通电阻 ≤3mΩ
10 功耗 电路工作时消耗电流 ≤2mA
休眠模式消耗电流 ≤30μA
11 通讯 SMBUS

  注:上述为保护板具有的基本功能,其余功能或参数依据客户需要定制,上述所有参数均可依需要更改。



4串150A磷酸铁锂保护板接线图及一般操作





4串150A磷酸铁锂保护板实物图

4串150A磷酸铁锂保护板实物图(一)

  注意:连接MOS管的铝板是与MOS管漏极直接相连的,是带电的,因此,在操作、接线及安装时需要注意,防止电气短路等因素导致电路板损坏。

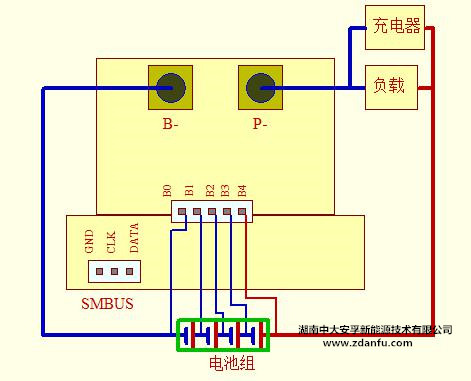

4串150A磷酸铁锂保护板接线示意图

4串150A磷酸铁锂保护板接线示意图(二)

  请按照上述保护板接线示意图连线,注意正负,不得接错,否则,有可能烧坏保护板。先连接好动力线B-,然后插上连接电池组的排插线,再连接P-动力线,接线正确的情况下,电路板应能正常工作。




4串150A磷酸铁锂保护板操作注意事项


  1、装配和使用中应防止静电

  不要用手随意去接触保护板导电的部分;如必须直接接触时,应使人体良好接地或释放掉身体的静电;焊接使用的烙铁及装配使用的电动工具必须良好接地,没有漏电。


  2、装配和使用中应避免保护板受力,以免损坏电子元器件导致电路板失效。


  3、焊接

  烙铁头温度小于280度;焊接同一器件的时间不超过10S;不要使用酸性助焊剂。


  4、储存

  若长期带电池组储存,由于保护板的静态电流和电池自放电,需要定期对电池组充电;储存时注意防水防潮。


  5、运输

  运输过程中应注意防水、防潮、避免挤压、碰撞等,以免损坏保护板


  6、维护

  保护板故障时应请专业人员检测、维护。
