注：上述为保护板具有的基本功能，其余功能或参数依据客户需要定制。




7串锂电池保护板(75x20)实物图片及接线示意图

7串锂电池保护板(75x20)实物图(一)

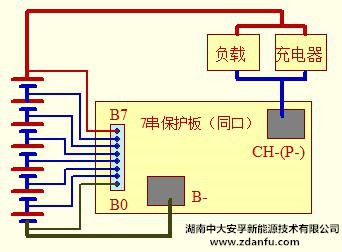

7串锂电池保护板(75x20)接线图(二)


　　请按照上述示意图连线，注意正负，不得接错，否则，有可能烧坏保护板。注意上述接线图(二)中，使用的是同口电路，充电器和负载的负端都接在 CH-，不要接到 P-。




7串锂电池保护板(75x20)操作注意事项


　　1、装配和使用中应防止静电

　　不要用手随意去接触保护板导电的部分;如必须直接接触时，应使人体良好接地或释放掉身体的静电;焊接使用的烙铁及装配使用的电动工具必须良好接地，没有漏电。


　　2、装配和使用中应避免保护板受力，以免损坏电子元器件导致电路板失效。


　　3、焊接

　　烙铁头温度小于280度;焊接同一器件的时间不超过10S;不要使用酸性助焊剂。


　　4、储存

　　若长期带电池组储存，由于保护板的静态电流和电池自放电，需要定期对电池组充电;储存时注意防水防潮。


　　5、运输

　　运输过程中应注意防水、防潮、避免挤压、碰撞等，以免损坏保护板。


　　6、维护

　　保护板故障时应请专业人员检测、维护。
