13串15A锂电池保护板(50x50)规格书描述了由湖南中大安孚新能源科技有限公司生产的13串锂电池保护板的应用范围、电性能参数、尺寸规格等项目的相关内容，可作为保护板测试及应用的依据。
客服热线：唐先生15675666213
何小姐18390999068
13串15A锂电池保护板(50x50)规格书
型号：AF-Li13DN15A050050
13串15A锂电池保护板(50x50)保护板属于动力电池保护板，适用于13串锂电池组，具备基本的过充电、过放电、过流、短路、过温等保护功能。本保护板结构紧凑，性能稳定。
13串15A锂电池保护板(50x50)尺寸：50x50x20(单位：mm)
13串15A锂电池保护板(50x50)型号：AF-Li13DN15A050050
| 序号 | 项目 | 详细内容 | 标准 |
|
1 |
过充保护 |
过充电检测电压 | 4.25±0.03V |
| 过充电检测延迟时间 | 1S | ||
| 过充电解除电压 | 4.19±0.03V | ||
|
2 |
过放保护 |
过放电检测电压 | 2.8±0.05V |
| 过放电检测延迟时间 | 200mS | ||
| 过放电解除电压 | 3.0±0.05V | ||
|
3 |
过流保护 |
||
| 过电流保护电流 | 60A±5A | ||
| 检测延迟时间 | 50mS | ||
| 保护解除条件 | 断开负载 | ||
|
4 |
短路保护 |
保护条件 | 外部电路短路 |
| 检测延迟时间 | 300uS | ||
| 保护解除条件 | 断开负载 | ||
| 5 | 温度保护 | 温度保护条件 | 75℃±5℃ |
| 温度保护解除条件 | 65℃±5℃ | ||
| 6 | 持续电流 | 放电 | 15A |
| 充电 | 15A | ||
| 7 | 均衡 | 均衡起始电压 | 4.20V±0.03V |
| 均衡电流 | 60mA | ||
| 8 | 充放电同口 | 同口 | |
| 9 | 内阻 | 主回路导通电阻 | ≤3mΩ |
| 10 | 功耗 | 电路工作时消耗电流 | ≤50uA |
注：上述为保护板具有的基本功能，其余功能或参数依据客户需要定制。
13串15A锂电池保护板(50x50)实物图片及接线示意图

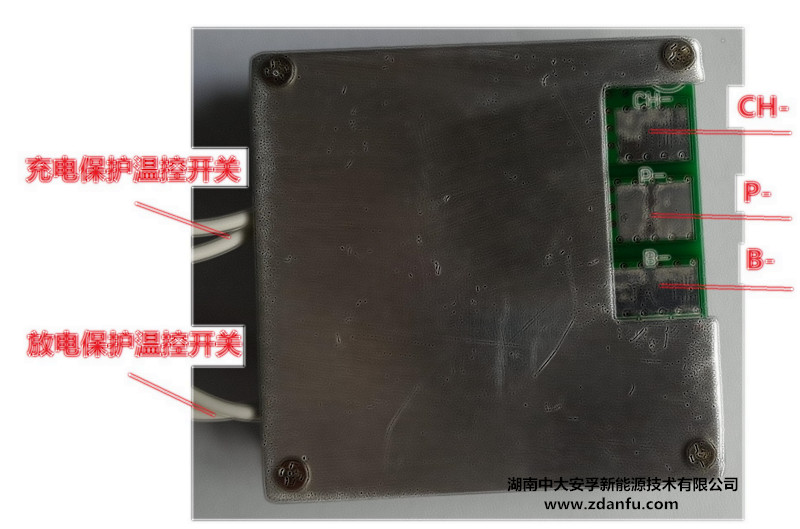

13串15A锂电池保护板(50x50)实物图(一)
13串15A锂电池保护板(50x50)实物图(二)

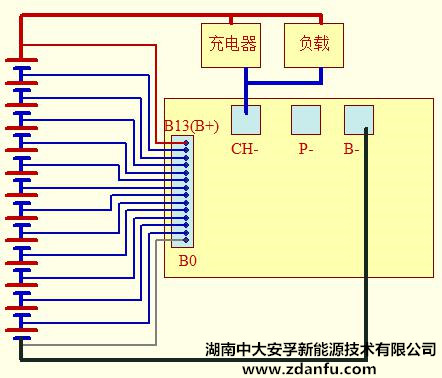

13串15A锂电池保护板(50x50)接线图(三)
请按照上述示意图连线，注意正负，不得接错，否则，有可能烧坏保护板。注意上述接线图(三)中，使用的是同口电路，充电器负端接在 CH-，负载负端也接在CH-。
13串15A锂电池保护板(50x50)操作注意事项
1、装配和使用中应防止静电
不要用手随意去接触保护板导电的部分;如必须直接接触时，应使人体良好接地或释放掉身体的静电;焊接使用的烙铁及装配使用的电动工具必须良好接地，没有漏电。
2、装配和使用中应避免保护板受力，以免损坏电子元器件导致电路板失效。
3、焊接
烙铁头温度小于280度;焊接同一器件的时间不超过10S;不要使用酸性助焊剂。
4、储存
若长期带电池组储存，由于保护板的静态电流和电池自放电，需要定期对电池组充电;储存时注意防水防潮。
5、运输
运输过程中应注意防水、防潮、避免挤压、碰撞等，以免损坏保护板。
6、维护
保护板故障时应请专业人员检测、维护。
