注：上述为保护板具有的基本功能，其余功能或参数依据客户需要定制。



16串带4路干接点UPS的磷酸铁锂电池BMS保护板接线图及简介

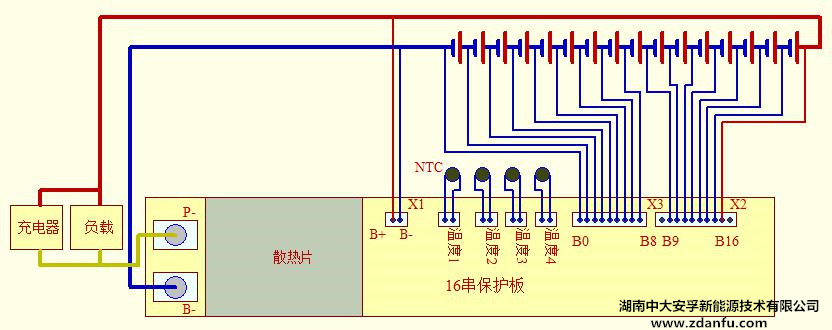

　　未配置充电限流模块的BMS原理示意图(一)

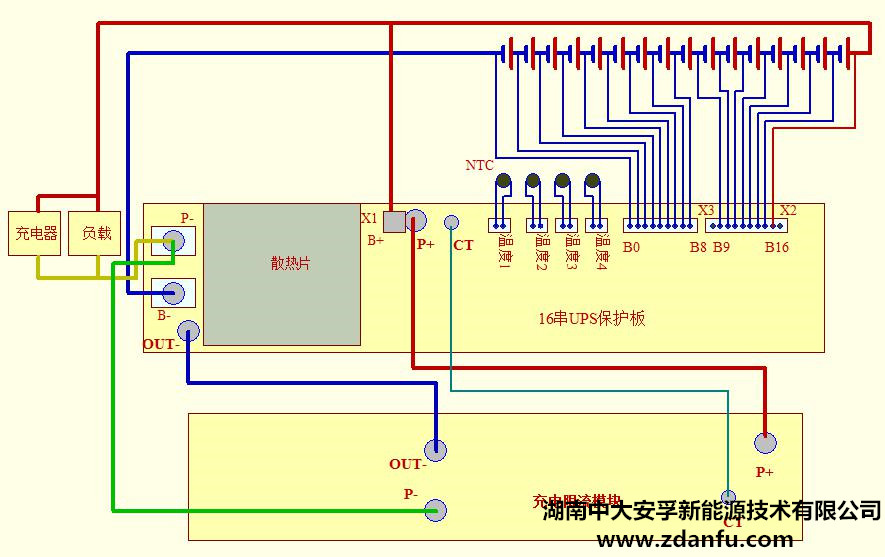

　　配置有充电限流模块的BMS接线图(二)

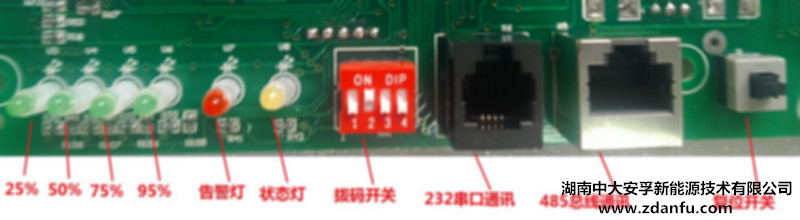

　　面板各部件实物图(三)

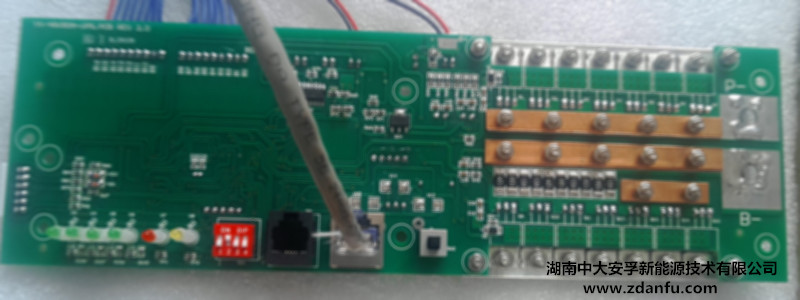

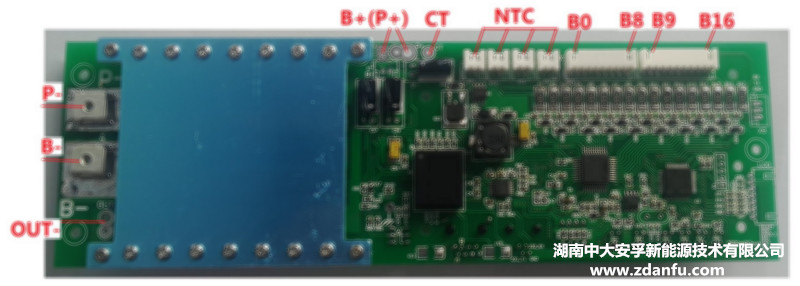

　　保护板正面实物图(四)

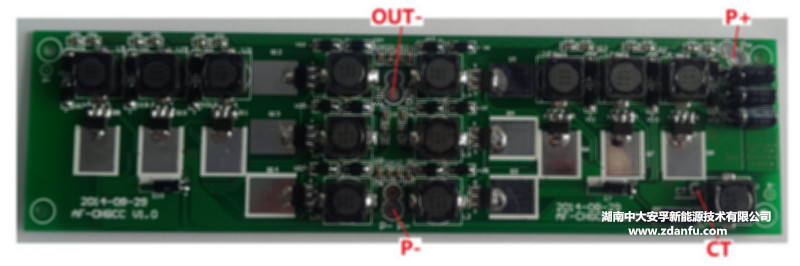

　　充电限流模块(五)

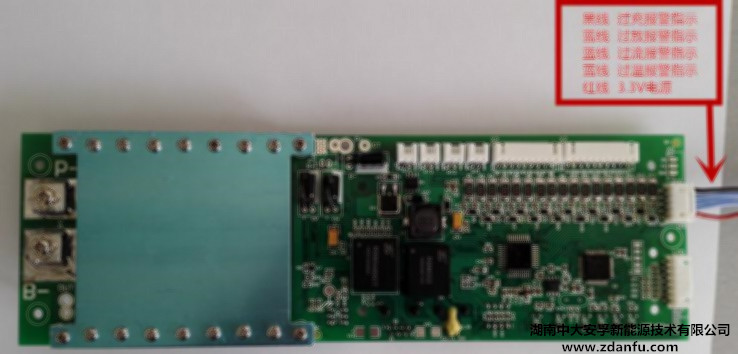

　　保护板背面实物图(六)

　　4路干接点的信号说明图(七)

　　4路干接点接线图(八)

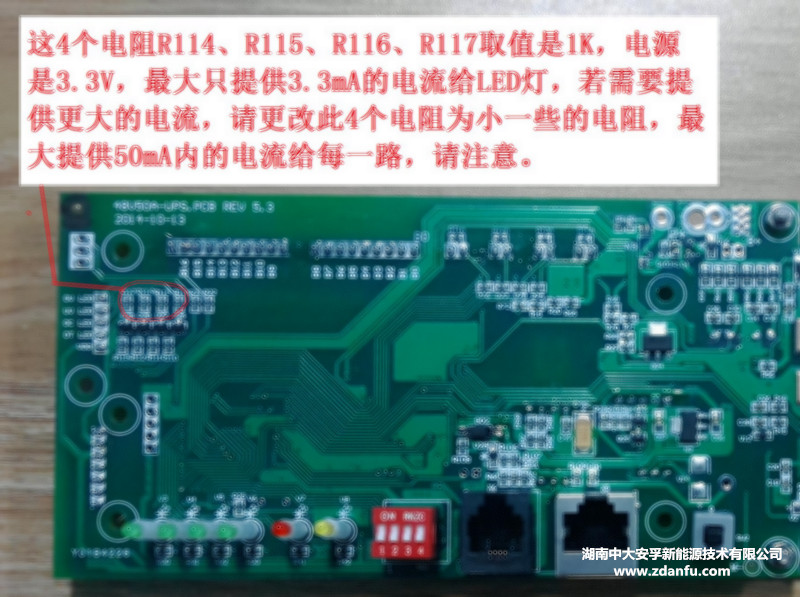

　　与4路干接点相关的4个电阻说明图(九)


　　干接点说明：参照图(七)、(八)、(九)，目前只设4种状态，即过压、欠压、过流、过温，与之相连的电阻分别是R114、R115、R116、R117，这4个电阻现在是1K，电源电压是3.3V，仅能提供约3mA电流，若需要更大电流，需要将这4个电阻相应改为小电阻，按照3.3V/R计算电流，最多提供50mA电流，即电阻不能小于60欧姆，请注意，电阻更小的话，会损坏电路。


　　请按照上述示意图连线，注意正负，不得接错，否则，有可能烧坏保护板。


　　若不需要配置充电限流模块，连接方法参见图(一)。先连接保护板的B-(接线端子)与电池组的负端，再将图(一)中所示的X1插座的B+、B-与电池组的正端、负端分别连接(或只连接B+也可)，然后，将插座X3、X2与电池组的单体对应连接无误后，先插入X3到保护板，再插入X2。所有连线接好后，接好线后，务必按一下RST(复位)按键，确保芯片正常工作。断开连线的顺序与接线顺序相反。接线时注意插座X2(10芯，连接B9~B16)的两端各空出一个端子。最后，将P+(B+)、P-与负载连接好。


　　若需要配置充电限流模块，连接方法参见图(二)。先连接保护板的B-(接线端子)与电池组的负端，再将充电限流模块的OUT-、P-、P+ 用不小于16AWG(约1.5平方毫米)的硅胶线与UPS保护板对应连接，用18AWG(或20AWG)将充电限流的CT与UPS保护板的CT端连接。将B+(P+)用不小于16AWG的硅胶线与电池组的正端连接(因充电限流模块的充电电流需经过此线，此线需流过3~10A的电流)，然后，将插座X3、X2与电池组的单体对应连接无误后，先插入X3到保护板，再插入X2。所有连线接好后，接好线后，务必按一下RST(复位)按键，确保芯片正常工作。断开连线的顺序与接线顺序相反。接线时注意插座X2(10芯，连接B9~B16)的两端各空出一个端子。最后，将P+(B+)、P-与负载连接好。


　　若是将几个保护板组成485通讯网络，则只能将其中一块板设为主板，地址通过拨码开关设为0，其余板为从机，地址范围为1~14，各从机地址不能重复，否则，将引起冲突。将各个板的485通讯通过网线连接，主板通过232串口与上位机连接。其中，485总线通讯口采用RJ45插座，网络线通过水晶头插入后，网络线中的橙色线为485总线的A(对应RJ45的2脚)，白绿线为B(对应RJ45的3脚)。232串口通过RJ11(电话线插座)连接到上位机，其中，RJ11插座的2脚为保护板串口的发送端(连接到母头DB9的2脚)，3脚为保护板串口的接收端(连接到母头DB9的3脚)，4脚为GND(连接到母头DB9的5脚)，对于没有串口的上位机，可通过USB转串口转接。

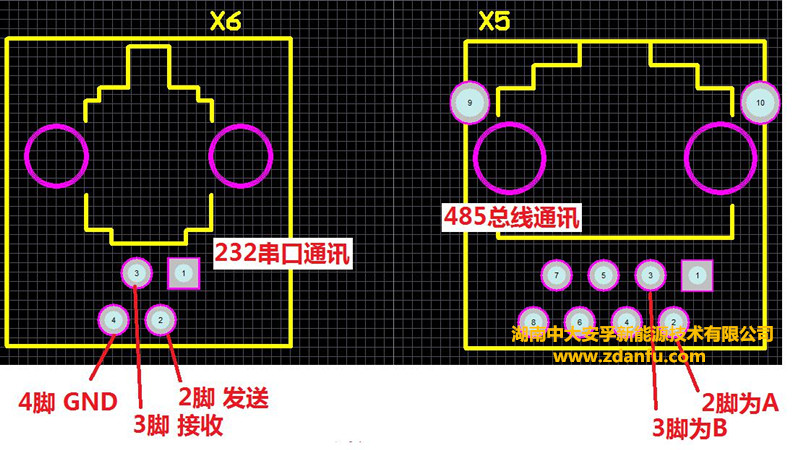

　　串口通讯与485通讯插座信号图(七)




16串带4路干接点UPS的磷酸铁锂电池BMS的LED指示灯说明


　　指示灯


　　工作模式告警灯(红灯)状态灯(黄灯)电量指示灯说明


　　待机未休眠OFFON指示对应电量


　　休眠OFF定时闪烁对应电量灯闪烁未过放，没有充放电电流约1分钟后休眠


　　掉电OFFOFFOFF过放后，约1分钟掉电


　　充电正常OFFFLASH指示对应电量


　　保护ONON指示对应电量


　　放电正常OFFON对应剩余电量，最高位闪烁


　　保护ONOFFOFF


　　其他保护 ONOFF指示对应电量





16串带4路干接点UPS的磷酸铁锂电池BMS编码开关的操作说明

　　拨码开关图示(八)


　　编码开关用于设定各UPS(从机)地址，拨至ON位置的码值为1，否则为0，如上图所示，1为低位，4为高位，可设置值范围为0000至1111，上图1、2两个码已拨至ON(为1)，3、4两个码在OFF(为0)位置，其二进制地址为0011，对应十进制地址为3。



16串带4路干接点UPS的磷酸铁锂电池BMS上位机软件


　　运行” UPS锂电管理系统测试软件.exe”，出现如下界面：

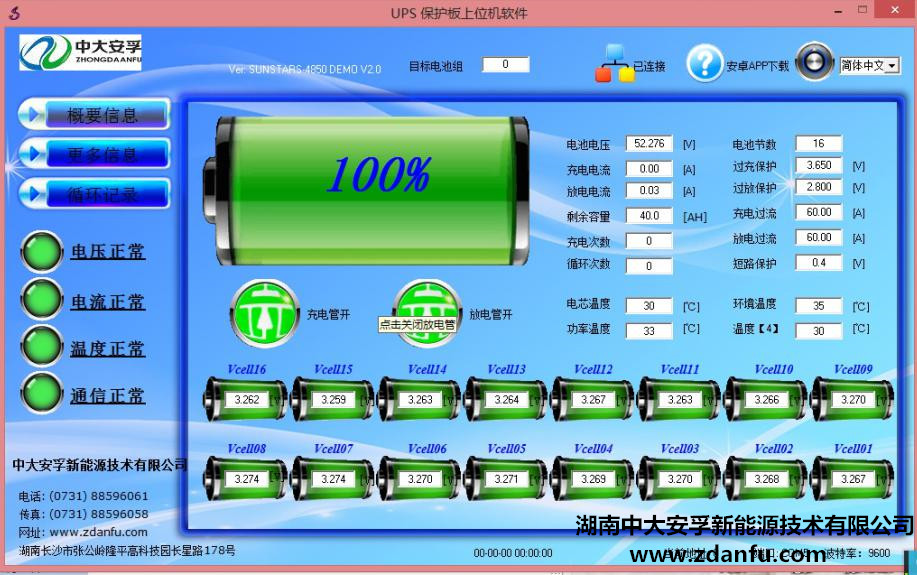

　　上位机界面图(九)


　　连接好上位机与BMS，点击上位机软件界面中的“打开串口”，选择当前使用的串口号，确定，见下图，波特率默认是9600bit，改成其他的波特率可能不能通讯。

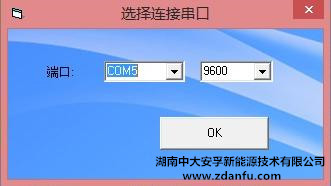

　　串口设置界面图(十)


　　在“目标地址”框中输入目标地址(范围为0~15)，这时可在界面中观察到目标地址BMS的各种参数，主要有单体电压、容量、温度、电流，以及各种充电放电相关信息及告警提示。更换目标地址，可观察到其他地址的BMS的参数，如上图所示。点击“更多参数”，出现如下界面：

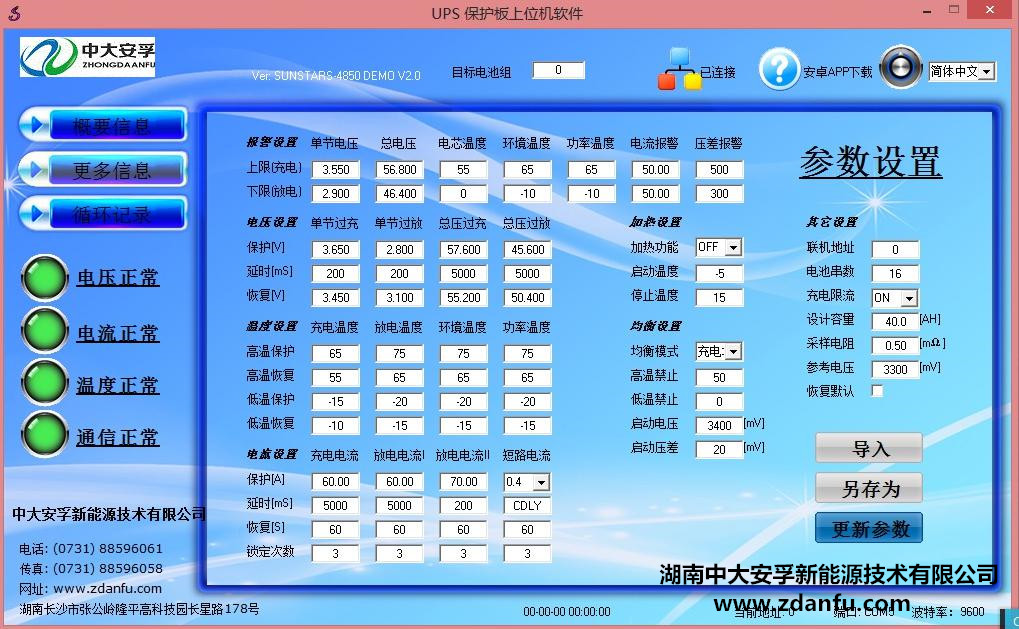

　　BMS参数设置界面(十一)


　　在上图中，可设置各种参数(一般不建议用户修改参数，以免设置错误。)，注意在“其他设置”项中有“充电限流”这项，选择“ON”，则开启充电限流功能，选择“OFF”，则关闭充电限流功能，不配置充电限流模块的保护板必须要设置为“OFF”。设置好对应的目标地址，点击“保存修改”，即可将设置参数发送到对应BMS，正常时，有提示“修改成功”，若未提示成功，应查找原因。


　　使用中若需要保存参数(各单体电压、充放电电流、温度等)，则点击“循环记录”，出现如下界面，点击“开始记录”，在对话框中选择好保存数据的路径，确定后将自动定时(5S一次)保存，见下图，若需停止，则需要再次点击“开始记录”那个按键(此按键上的字符在开始记录后，变成“循环记录”或记录的次数，按键上的字符在这两者间来回变换)，记录停止，保存的数据用EXCEL可以打开查看。

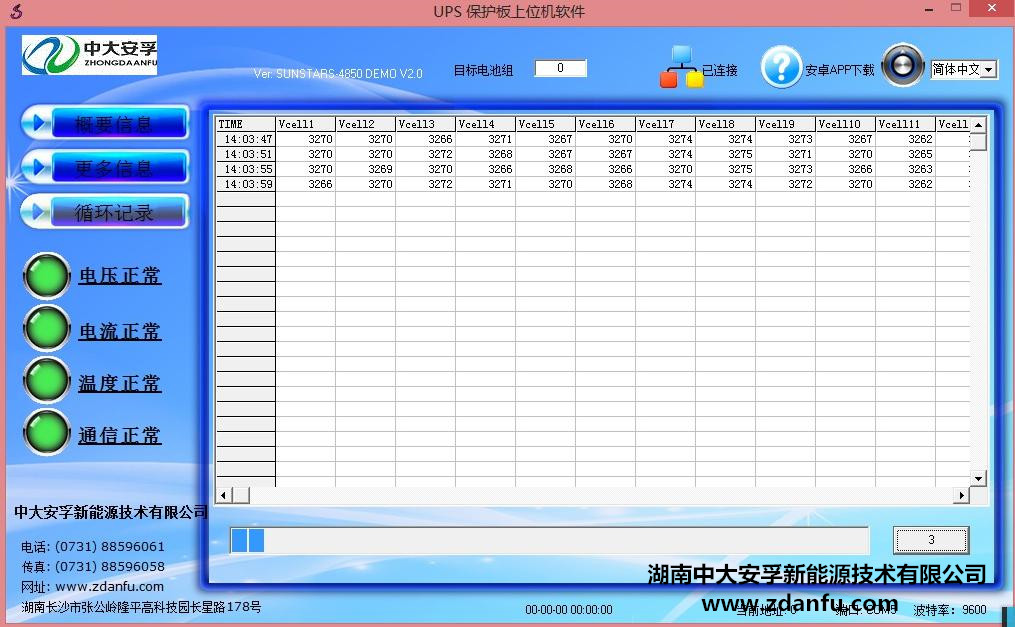

　　数据保存记录界面图(十二)




16串带4路干接点UPS的磷酸铁锂电池BMS保护板的节电


　　在系统有充放电电流或有通讯的情况下，BMS系统处于正常工作状态，功耗相对较大。若系统处于无充放电电流、无通讯状态下，系统将进入节电状态，功耗相对较小，定时唤醒，唤醒时黄灯闪烁，闪烁后又进入休眠，循环往复。若系统处于过放电状态，则系统进入掉电模式，功耗将降低至很低的水平。


　　系统进入节电状态后，在有充放电电流或通讯时，系统将很快从节电状态进入到正常工作状态。




16串带4路干接点UPS的磷酸铁锂电池BMS保护板尺寸规格(单位：mm)

　　保护板尺寸为：255(L)x80(W)x20(H) (单位：mm)


　　充电限流模块的尺寸为：227x60 (mm)

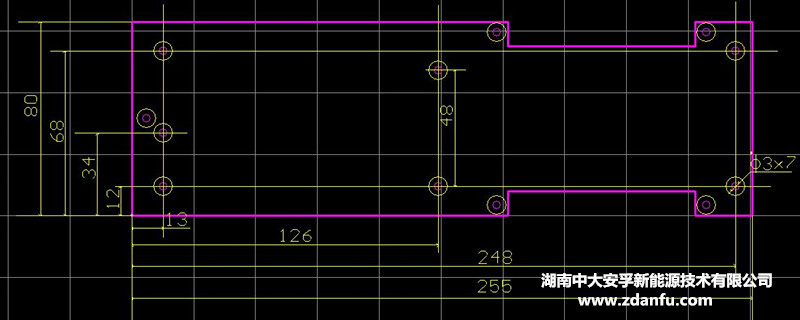

　　UPS保护板尺寸图(十三)

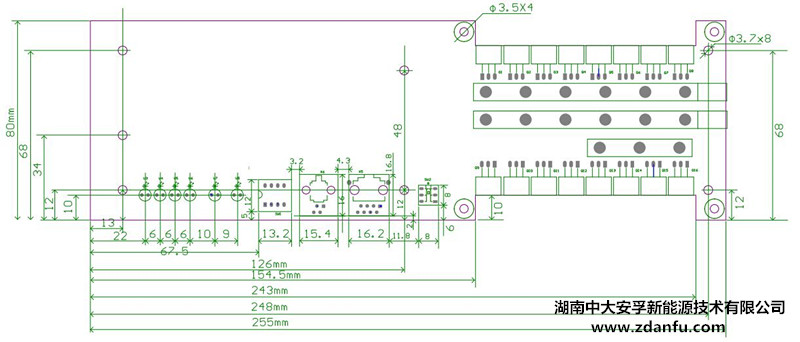

　　UPS保护板尺寸图(十四)

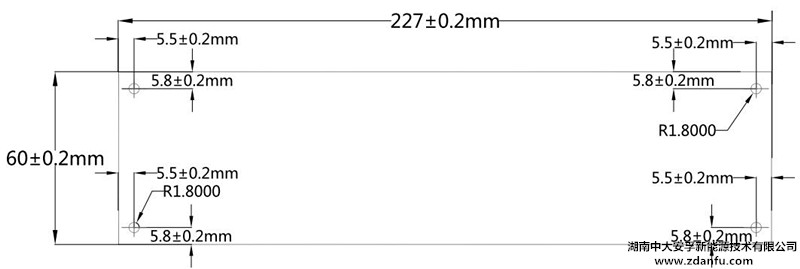

　　充电限流模块尺寸图(十五)




16串带4路干接点UPS的磷酸铁锂电池BMS保护板操作注意事项


　　1、装配和使用中应防止静电

　　不要用手随意去接触保护板导电的部分;如必须直接接触时，应使人体良好接地或释放掉身体的静电;焊接使用的烙铁及装配使用的电动工具必须良好接地，没有漏电。


　　2、装配和使用中应避免保护板受力，以免损坏电子元器件导致电路板失效。


　　3、焊接

　　烙铁头温度小于280度;焊接同一器件的时间不超过10S;不要使用酸性助焊剂。


　　4、储存

　　若长期带电池组储存，由于保护板的静态电流和电池自放电，需要定期对电池组充电;储存时注意防水防潮。


　　5、运输

　　运输过程中应注意防水、防潮、避免挤压、碰撞等，以免损坏保护板。


　　6、维护

　　保护板故障时应请专业人员检测、维护。
